设计语言及图纸(编辑中)

[日期:2021-9-12 16:55:08] [字体:特大 ]

    尺寸标注注意事项:(点击查看

  1、机械制图时,粗实线用来绘制( )
  A.可见轮廓线  B.不可见轮廓线
  C.尺寸界线   D.尺寸线

    2、下列技术语言中,属于产品生产加工直接依据的是( )
  A.技术图纸  B.口头语言
  C.技术符号  D.物理模型

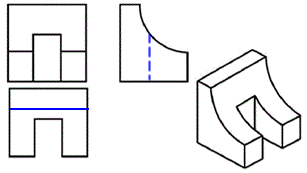

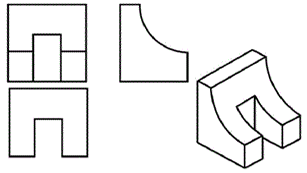

    3、如图所示的零件,其三视图所缺的图线条数为( )

  A、1条  B、2条  C、3条  D、4条

    4、某工件的立体图如下,其对应三视图的俯视图正确的是( )

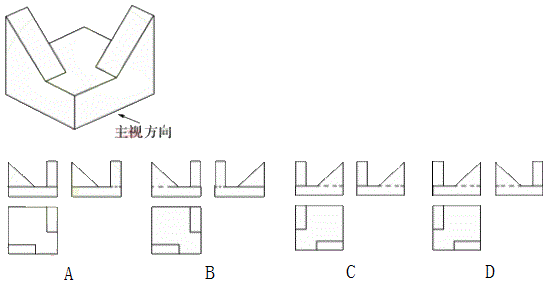

    5、工件立体图如图,其三视图绘制正确的是( )

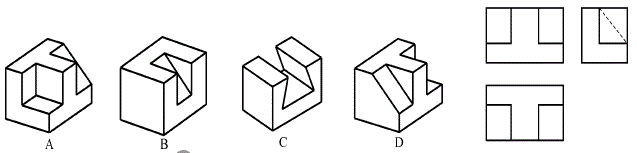

    6、下图为某零件的三视图,其对应的轴测图是()

    7、根据给出的三视图选择对应的立体图(  )

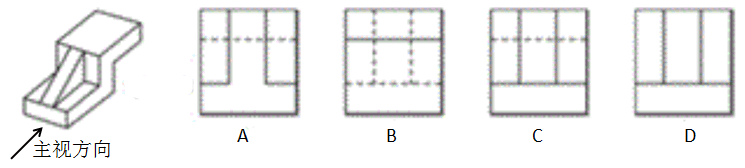

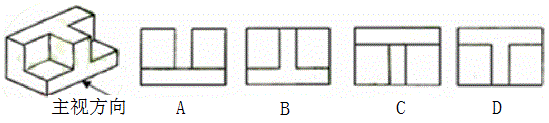

    8、如图所示是某一形体的轴测图,其正确的主视图是( )

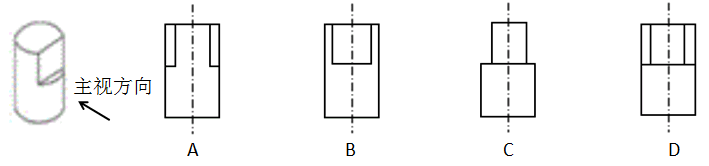

    9、如下图所示的零部件对应的主视图是( )

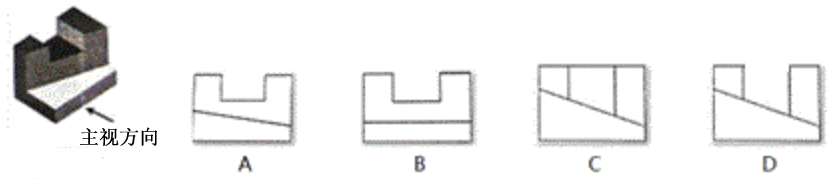

    10、如下图所示的零部件对应的主视图是( )

    11、如图是一个零件的主视图,按机械制图的规范,其中尺寸标注中不正确的是( )

  A.8的标注   B.45的标注
  C.10的标注  D.22和58的标注

    12、下图某零件机械加工图的一部分,尺寸标注错误的是( )

  A. 2×ɸ25  B. 35  C. 70  D. R15

    13、下图工件图样,尺寸标注中不正确的是( )

  A. 2×ɸ8   B. 25   C. 50  D. R15

    14、如图所示的尺寸标注,其中错误的有(  )

  A.1处    B.2处    C.3处    D.4处

    15、某零件的机械加工图的一部分如图所示,图中尺寸标注不正确的是( )

  A.20  B.R16  C.R15  D.10

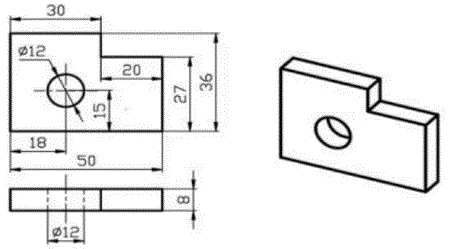

    16、通用技术实践课上,小明用设计了如图所示的零件,图中多标的尺寸共有(  )

  A.1处  B.2处  C.3处  D.4处

    17、如图所示的尺寸标注,多标的尺寸共有(   )

    A.1 处    B.2 处    C.3 处    D.4 处

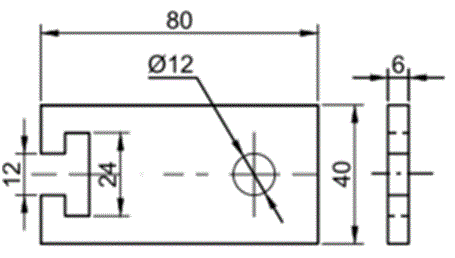

    18、图中漏标的尺寸共有( )

  A.1处  B.2处  C.3处  D.4处

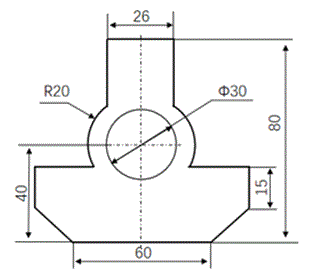

    19、通用技术实践课上,小明用大小合适的3mm钢板制作如图所示的零件,图中漏标的尺寸共有( )

  A.1处  B.2处  C.3处  D.4处

    20、如图属于常见技术图样中的(  )

A.电路图
B.剖视图
C.设计效果图
D.机械加工图

    21、将一个长100mm的工件以1:4的比例绘制成三视图,下列叙述正确的是( )
A.图上实际长度为25mm,标注尺寸数字为100
B.图上实际长度为50mm,标注尺寸数字为100
C.图上实际长度为100mm,标注尺寸数字为25
D.图上实际长度为25mm,标注尺寸数字为25。

    22、。

    23、 。

    24、。

    25、。

    26、。

    27、。

    28、。

    29、。

    30、。

    31、
