实验:悬臂梁结构设计与试验

[日期:2014-10-9 9:13:34] [字体:特大 ]

  【实验目的】
  1、通过设计与制作简单的悬臂梁,学会分析结构是如何承受应力的。
  2、通过技术试验,分析影响结构强度的因素,并写出试验报告。

  【实验要求】
  1、用规定的工具和材料,设计制作一个悬臂梁结构模型,进行承重测试。
  (1)工具及材料清单:
  ①规格为3mm*3mm*1000mm的桐木条10根
  ②热熔胶枪(带热熔胶)
  ③小刀
  ④卷尺


工具与材料

  (2)悬臂梁尺寸规格:长度60cm,宽度8cm,高度8cm,要求模型结构设计制作完整,能配合测试平台进行测试。


模型样板参考

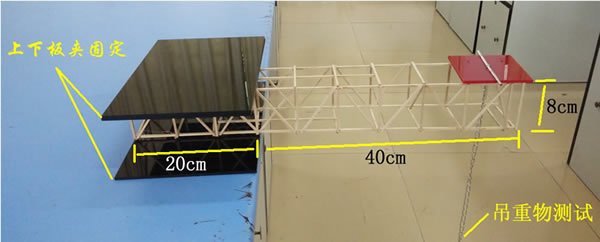

  (3)测试原理:将悬臂梁一段(20cm)用上下两块板夹住固定在测试台上,另一段(40cm)悬空,在其末端的上面压上一块边长10cm的正方形板,板下面吊上重物进行承重测试(见示意图),直到断裂(或下降10cm),以承重量大小确定成绩。


试验原理方法

  2、测试平台:


测试平台

  【实验收获与反思】
  1、经历将结构的基本知识应用于技术实践的过程,初步掌握结构的基本思想和方法,并能综合运用所学知识和技能解决一些实际问题,发展创新精神和理论运用于实践的能力。
  2、经历观察、设想、安装、测试、调试、测量等简单的技术试验过程,学会简单的技术试验方法,理解技术试验在技术发明、技术革新中的作用,形成初步的技术试验能力。
