1、下图所示的电路中，通过电阻R₁的电流I₁是(　　)

    A.U/R₁    B.U/R₂
    C.U₂/R₂   D.U₁/(R₁＋R₂)


    2、如图所示，4只电阻串联于某电路中，已测出U_AC＝9 V，U_BD＝6 V，R₂＝R₄，则U_AE为(　　)

    A．3 V    B．7.5 V
    C．15 V    D．无法确定


    3、R₁＝10 Ω，R₂＝20 Ω，R₁允许通过的最大电流为1.5 A，R₂两端允许加的最大电压为10 V。若将它们串联，加在电路两端的最大电压可以是(　　)
    A．45 V    B．5 V    C．25 V    D．15 V


    4、如图所示电路中电阻R₁、R₂、R₃的阻值相等，电池的电阻不计。那么开关K接通后流过R₂的电流是K接通前的(　　)

    A.1/2      B.2/3      C.1/3      D.1/4


【答案】B

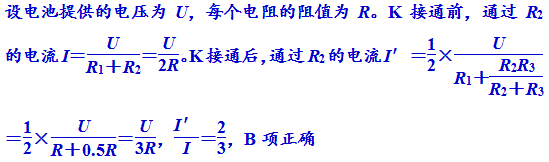

【解析】

    5、(多选)如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是(　　)

    A．甲表是电流表，R增大时量程增大
    B．甲表是电流表，R增大时量程减小
    C．乙表是电压表，R增大时量程减小
    D．乙表是电压表，R增大时量程增大


    6、一个电流表的满偏电流Ig＝1 mA，内阻为500 Ω，要把它改装成一个量程为10 V的电压表，则应在电流表上(　　)
    A．串联一个10 kΩ的电阻
    B．并联一个10 kΩ的电阻
    C．串联一个9.5 kΩ的电阻
    D．并联一个9.5 kΩ的电阻


    7、如图所示，有一个表头G，满偏电流Ig＝500 mA，内阻Rg＝200 Ω，将它改装为有0～1 A和0～10 A两种量程的电流表，求R₁、R₂的阻值各为多大？



    8、(多选)用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是(　　)

    A．电压表的内电阻越小，测量越精确
    B．电流表的内电阻越小，测量越精确
    C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
    D．由于电流表的分流作用，使Rx的测量值小于真实值


    9、在电学实验中，常常需要测量电学元件的电阻值，如：小灯泡、金属丝、电流表内阻、电压表内阻、待测电阻等。利用伏安法测量某电阻的阻值，有如下实验器材：

    ①待测电阻，阻值约为100Ω
    ②电流表(量程0～0.3A，内阻约0.125Ω)
    ③电压表(量程0～15V，内阻约5kΩ)
    ④电源15V
    ⑤滑动变阻器(阻值0～10Ω，允许最大电流2A)
    ⑥开关一个，导线若干条
    请根据器材的规格和实验要求尽量减小误差，用铅笔画出实验电路图，再连接线路图。


【答案】见解析
【解析】因滑动变阻器最大电阻只有10Ω，采用限流接法时不能起到有效的保护作用，故应采用分压接法。待测电阻约为100Ω，R/R_A＞R_V/R，故应采用电流表内接法，故原理图和实物图如图所示。


    10、用伏安法测量某电阻Rx的阻值，现有实验器材如下：
    A．待测电阻Rx：范围在5～8 Ω，额定电流0.45 A
    B．电流表A₁：量程0～0.6 A(内阻0.2 Ω)
    C．电流表A₂：量程0～3 A(内阻0.05 Ω)
    D．电压表V₁：量程0～3 V(内阻3 kΩ)
    E．电压表V₂：量程0～15 V(内阻15 kΩ)
    F．滑动变阻器R：0～10  Ω
    G．蓄电池：电动势12 V
    H．导线，开关
    为了较准确地测量，并保证器材安全，电流表应选________，电压表应选________，并画出电路图。


【答案】A₁　V₁　电路图见解析图
【解析】待测电阻R_x的额定电流为0.45 A，应选电流表A₁；额定电压U_max＝0.45×8 V＝3.6 V，应选电压表V₁；由于R_V/R_x＝3 000/8＝375，R_x/R_A＝8/0.2＝40，R_V≫R_x，因此选用电流表的外接法测电阻；因为电压表V₁量程小于3.6 V，且要较准确地测量，故变阻器R应选择分压式接法，其电路如图所示。
