《伏安法测电阻》电流表内接法外接法

[日期:2019-10-27 22:12:28] [字体:特大 ]

    1.伏安法测电阻原理
    欧姆定律给了我们测量电阻的一种方法,由R=U/I可知,用电压表测出电阻两端的电压,用电流表测出通过电阻的电流,就可求出待测电阻的阻值。
    2.电流表的两种接法

    3、选择电流表内、外接的常用方法
    (1)直接比较法:适用于Rx、RA、RV的大小大致可以估计的情况,当Rx≫RA时,采用内接法,当Rx≪RV时,采用外接法,即大电阻用内接法,小电阻用外接法,可记忆为“大内小外”。
    (2)公式计算法
    当Rx>时,用电流表内接法;
    当Rx<时,用电流表外接法;
    当Rx=时,两种接法效果相同.
    (3)试触法:适用于Rx、RV、RA的阻值关系都不能确定的情况,如图所示,把电压表的可动接线端分别试接b、c两点,观察两电表的示数变化,若电流表的示数变化明显,说明电压表的分流作用对电路影响大,应选用内接法,若电压表的示数有明显变化,说明电流表的分压作用对电路影响大,所以应选外接法。

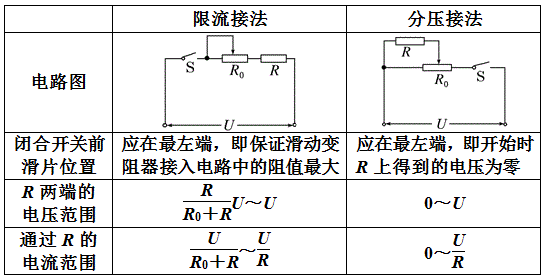

    4、滑动变阻器的两种接法

    【习题点击进入】
