尺寸标注注意事项

[日期:2021-11-23 17:59:02] [字体:特大 ]

  1.尺寸标注三要素:尺寸界线、尺寸线、尺寸数字。

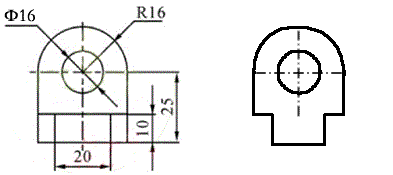

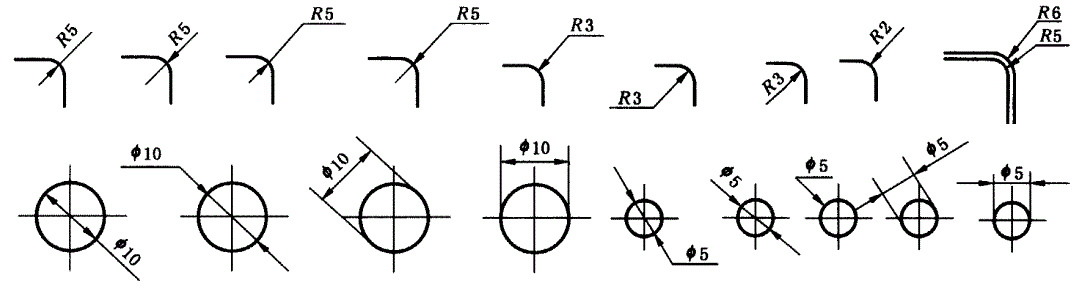

  整圆或大于半圆的圆弧要标注直径(圆的直径标注必须用双箭头),符号Ф;半圆或不足半圆标注半径,符号R。
  尺寸界线:用细实线绘制,并由图形的轮廓线、轴线或对称中心线处引出,也可利用轮廓线、轴线或对称中心线作尺寸界线。
  尺寸线:用细实线绘制,必须单独画出,不能与其他图线重合或在其延长线上,一般用箭头作为尺寸线终端(半径或直径尺寸线的箭头必须指在弧上)。注意:尺寸线不能与圆弧的轴线重合。同方向的尺寸标注应“大包小”,即大尺寸在外,小尺寸内,避免尺寸线与尺寸界线相交。
  尺寸数字:
  水平方向的尺寸线,尺寸数字写在上方或中断处;
  垂直方向的尺寸线,尺寸数字写在左侧且字头朝左。
  线性尺寸数字的书写,尽可能避免如下图30度范围内的书写,无法避免时,可按下图右边的形式注写。
  若数字注写在尺寸线的中断处,则数字都可水平注写。


  2.尺寸标注不应闭合。

  3.线条注意事项:
  粗实线:零件可见轮廓
  细虚线:零件不可见轮廓
  细实线:尺寸界线和尺寸线
  细点划线:中心对称线
