实验:轻质木桥设计制作

[日期:2012-6-27 11:19:05] [字体:特大 ]

  桥梁是人类所建造的最古老、最壮观、最美丽的建筑工程之一。著名的桥梁都具有鲜明的形象、强烈的艺术感染力。桥梁建筑不仅要表现出结构上的稳定连续、强劲稳固和跨越能力,而且要有美的形态与内涵,要有艺术和技术的高度统一,才能显示出不朽的生命力。下面介绍一个用轻质桐木条制作桥梁模型的实验。

  【实验目的】
  1、运用力学知识,设计一款符合力学原理的桥梁结构。
  2、通过小组合作,要求连接合理、结构坚固、工艺精湛。
  3、桥梁要体现技术与艺术的统一,具有艺术美和丰富的文化内涵。

  【制作材料】
  1、航空模型轻质桐木条,规格2.5mm*2.5mm*1000mm
  2、502胶水或“立时得”牌万能胶

  【制作步骤】

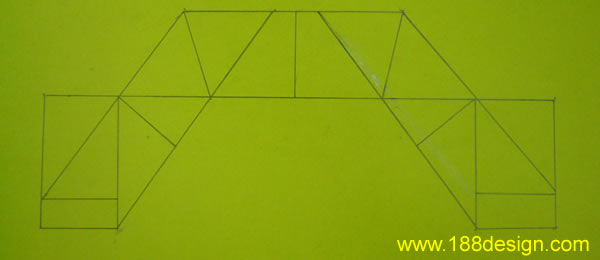

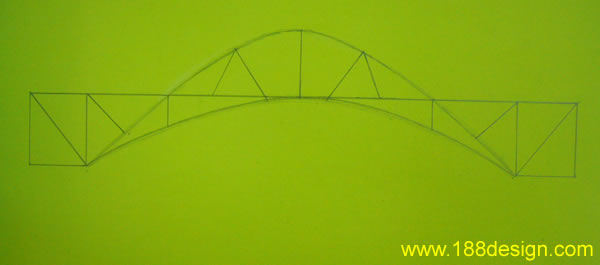

  1、按1:1的比例绘制设计图纸

  2、对着图纸截取小木条,并用胶水粘接

  3、成型

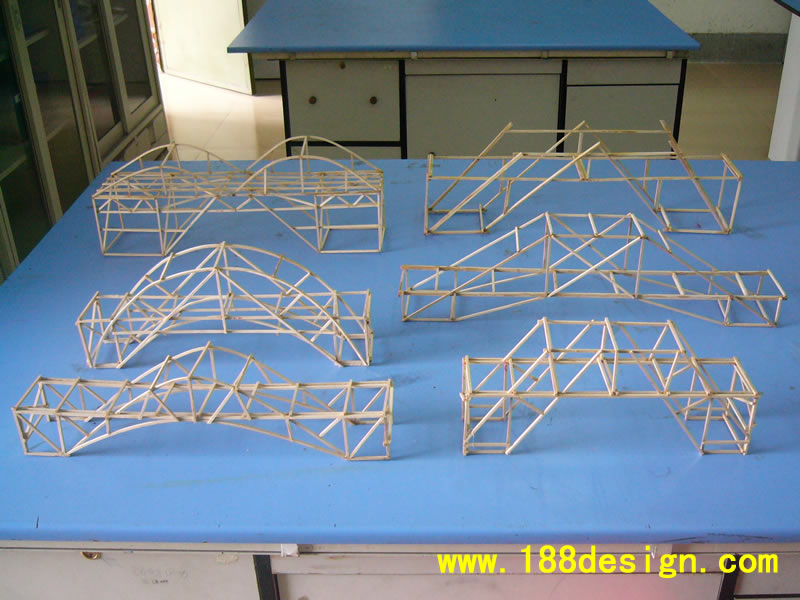

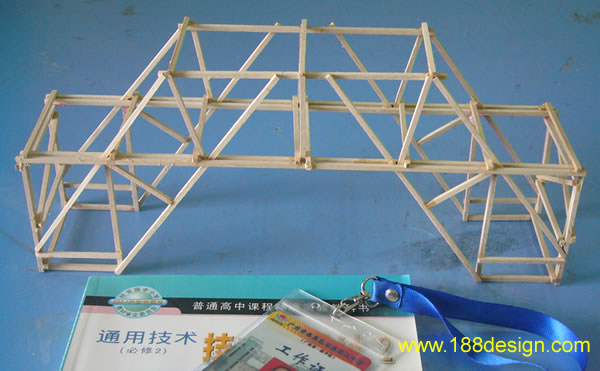

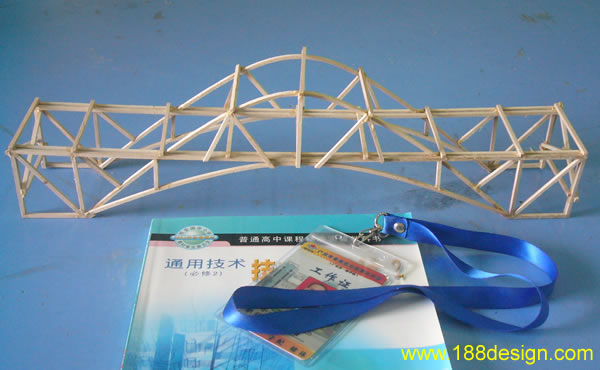

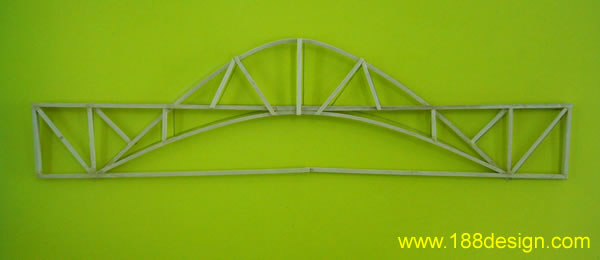

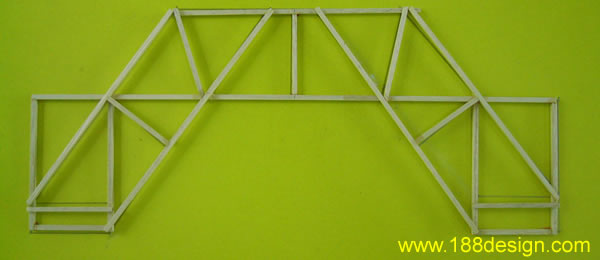

  【作品展示】

  【提示事项】
  1、如果涉及到要把木条弯成弧形,可以先把木条浸湿,这样木条就不易断。连接时弧形的木条会把框架撑变形,可以把弧形木条固定在方框内,全部成型后再把多余的部分切除。
  2、502胶水干得快(只需两三秒),成型效果好,连接部位坚固但松脆,一旦松胶,难以二次粘合。立时得万能胶水干得慢,难成型(要等胶水干后结构才稳固),胶水干后不易松脱,结构韧性较好。
  3、桐木条模型店有售,每根规格为2.5*2.5*1000mm,价格约为1元/每根,如果从厂家批发只需0.25元/每根。一座桥大约需要5—10根。
  4、成本:按每座桥用木条8条计算,木条成本2元(0.25*8=2元),502胶水一瓶1.5元,一座桥的成本是3.5元。若每班分成8个组,则全班开展这样的实验总共需28元(3.5*8=28元)。
(Notice:This is a wooden bridge model, It is made in CHINA.If you are interested in it, Please write to me.)
